KC03F型 數顯轉速表

(1) 特點：采用6位LED數碼顯示，數碼管亮度隨背景光強度自動調整；測量頻率0.5 ~ 99999.9/分鐘，傳感器可以是光電開關、電感接近開關、霍爾開關 等；使用雙傳感器可以測量顯示正反轉；可設定兩路（上下限）轉速點輸出；可選RS232串行通訊接口，實現數據記錄和打印。

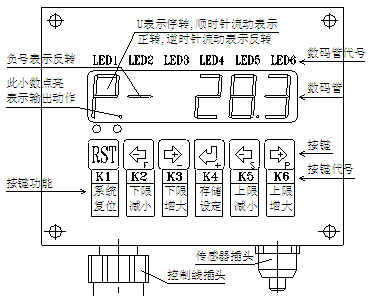

(2) KC03F控制器 面板 布局（KC03Y圓形 功能相同）：

(3) 顯示例子說明:

 顯示：U  1 5. 8    表示當前轉速為15.8，上限輸出不動作。

顯示：U.  3 2. 4    表示當前轉速為32.4，上限輸出動作。

顯示：H  2 6. 3    表示上限設定轉速為26.3。當被測轉速高于上限設定值時，上限輸出動作。

顯示：L  1 0. 8    表示下限設定轉速為10.8。當被測轉速高于下限設定值時，下限輸出動作。

(4) 按鍵操作：

K2 ï_F 下限減小鍵，K3 ð_- 下限增大鍵：頭次按K2或K3鍵會喚出下限轉速顯示。再按K2或K3鍵，會使下限轉速設定值減小或增大。修改后的設定值需要再按K4 Ã₊ 存儲鍵才能生效。

K5 ï_S 上限減小鍵，K6 ð_P 上限增大鍵：修改上限轉速設定值，與K2，K3鍵類似。下限設定值無法超過上限設定值，上限設定值無法小于下限設定值。但上下限設定值和轉速測量值都可以是負值。在顯示上下限設定值時，如果在5秒鐘內無鍵按下，則自動返回轉速顯示。

K4 Ã₊ 存儲鍵：存入新的上/下限設定轉速：由增減鍵修改后的上/下限設定值不會自動生效，必須在當前上限或下限顯示模式下，按一下此K4鍵，才會使新修改的數值存入并且生效，存入的新數值掉電后不丟失。

(5) 九針控制線插頭定義：

(6)可選輸出形式：
